Le concept, principe de fonctionnement, application commerciale du film réfléchissant

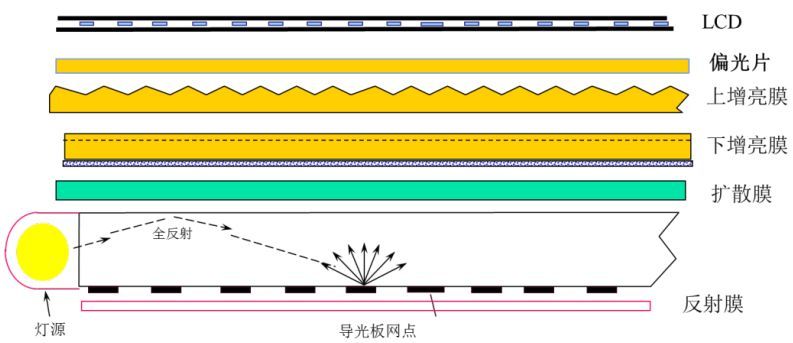

Le film réfléchissant fait partie du matériau constitutif du module de rétro-éclairage LCD. Il est situé au bas du module de rétroéclairage et sous la plaque guide de lumière. La fonction du film réfléchissant est de refléter la fuite de lumière à travers la plaque de guidage de la lumière vers le côté du panneau. Cela permet de réduire les pertes de lumière et d'augmenter la luminosité.

Les types de films réfléchissants sont principalement divisés en films réfléchissants blancs et en films réfléchissants argentés. Le film réfléchissant blanc peut être divisé en un film réfléchissant en polyester blanc et un film réfléchissant en polypropylène blanc selon le matériau, le film réfléchissant en polyester blanc représentant plus de 99,8%.

1) Le film réfléchissant blanc est en outre divisé en un film réfléchissant recouvert d’un revêtement à haute réflectivité et d’un film réfléchissant non revêtu.

2) Le film réfléchissant blanc peut être utilisé pour les modules de rétroéclairage de toutes tailles et le film de réflexion spéculaire plaqué argent est principalement utilisé pour les modules de rétroéclairage de petite et moyenne taille tels que les téléphones portables et les ordinateurs portables.

3) La réflectivité du film réfléchissant doit généralement être supérieure à 96%, et après revêtement du revêtement à haute réflectivité ou après placage miroir, le facteur de réflexion augmentera à plus de 97% et le plus haut atteindra 100%.

4) À l'origine, le film réfléchissant a été introduit par Toray, au Japon, sous la forme d'un film de polyester blanc à faible densité, qui a été utilisé pour la première fois sur un écran plat.

Structure du film réfléchissant

Le film réfléchissant blanc peut être classé en une structure à une seule couche, une structure à deux couches et une structure à trois couches en fonction de la structure intercouche.

Le film réfléchissant à structure monocouche, c'est-à-dire que la section transversale du film entier est uniforme, la structure monocouche présente une densité élevée de film réfléchissant, et une grande quantité d'additifs inorganiques y sont ajoutés pour former un effet opaque. , fonctionnant ainsi comme une réflexion de surface, une réflexion à une seule couche. Le facteur de réflexion du film est généralement faible ou trop épais.

La section transversale du film réfléchissant de la structure à trois couches peut être divisée en une couche centrale et deux couches superficielles supérieure et inférieure. La densité du film réfléchissant de la structure à trois couches est généralement faible, et la couche centrale est compliquée en ajoutant un matériau oléfinique de faible densité ou en ajoutant un matériau moussant. En réduisant la densité, la densité peut être inférieure à 0,8 g / cm3 ou même inférieure.

La couche de surface est généralement constituée de polyester pur ou remplie de manière appropriée d'une partie de particules inorganiques pour améliorer le brillant de surface et améliorer la réflectance. La réflectivité du film réfléchissant à inversion à trois couches est généralement élevée.

Le film réfléchissant à double couche est similaire à la structure à trois couches, avec une couche de surface manquante.

Comment fonctionne le film réfléchissant?

Lorsque la lumière est projetée sur la surface du film réfléchissant, l'opacité du film réfléchissant étant supérieure à 99%, la plus grande partie de la lumière est réfléchie par la surface.

Le film de réflexion spéculaire plaqué argent présente une correspondance un à un entre la lumière incidente et la lumière réfléchie, et une réflexion spéculaire se produit. Plus le brillant de la surface du film réfléchissant est élevé, plus le facteur de réflexion est élevé.

La fine structure concavo-convexe à la surface du film réfléchissant blanc provoque la réflexion de la lumière dans de multiples directions, c'est-à-dire une réflexion diffuse, qui est le principal mode de réflexion du film réfléchissant blanc.

Pour les films réfléchissants blancs, en plus de la diffusion de surface, une partie de la lumière est réfractée dans le milieu du film. L'intérieur du film est réfléchi, réfracté et renvoyé en raison de la présence d'une grande quantité de charge et / ou de microbulles. En particulier, l'indice de réfraction du milieu dans la microbulle est de 1,0 et la lumière sera réfléchie sur la surface interne de la microbulle et à un angle plus grand.

Toutes ces structures internes complexes sont un bon moyen d'empêcher la lumière de traverser le support de film et de modifier le trajet de la lumière dans le film.

Par conséquent, le film blanc nécessite non seulement une opacité élevée, mais le brillant de surface à un angle de 60 ° doit être inférieur à 40%.

Si un revêtement blanc est appliqué à l'arrière du film ou si un revêtement miroir est appliqué, la réflectivité est également augmentée.

Matières premières de production de film réfléchissant et technologie de traitement

La production d'un film de polyester blanc par différents moyens techniques et le revêtement (ou le placage) sur celui-ci en tant que film de base améliorent encore la réflectance, une direction qui est constamment développée et améliorée maintenant et dans le futur.

L'équipement de production du film réfléchissant en polyester blanc est une ligne de production de film polyester étirée biaxialement, comprenant une unité de stockage et de transport, une machine de séchage de cristaux, une extrudeuse et une filière et station d'enroulement, machine à refendre et emballage.

Par conséquent, le procédé de fabrication de film réfléchissant en polyester blanc est généralement divisé en processus de séchage, de moulage par extrusion, d'étirage biaxial, d'enroulement de traction et de refendage.
